Электромагниты Y6, Y7, Y8 и намагничивающие устройства
ЭЛЕКТРОМАГНИТ Y6
Легкий электромагнит с площадью полюсов 25 х 25 мм. Y6 объединяет в себе такие качества как низкая стоимость, малая масса (3.5 кг) и возможность регулирования наконечников. Наконечники можно настроить от 25 до 250 мм, что обеспечивает идеальную работоспособность при осмотре деталей с различной геометрической формой. Y6 используется для проверки сварных швов, для осмотра автомобильных частей, для стальных деталей и деталей из серого ферритного чугуна. С помощью Y6 очень просто выявлять трещины на вилах погрузчика. Поставляется с Сертификатом Соответствия и Инструкцией по применению на русском языке.

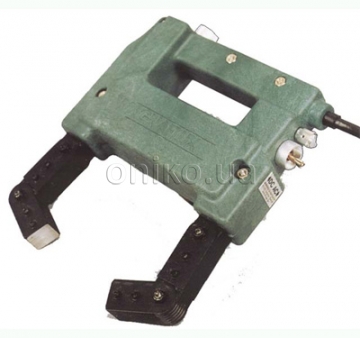

ЭЛЕКТРОМАГНИТ Y7
Универсальный, мощный электромагнит Y7 обеспечивает наведение устойчивого магнитного поля как переменного тока для выявления поверхностных дефектов, так и импульсное поле постоянного тока для выявления поверхностных и около поверхностных дефектов. Снабжен переключателем для перехода с переменного на постоянный ток намагничивания. Поставляется с Сертификатом Соответствия и Инструкцией по применению на русском языке
| Технические характеристики | ||
|---|---|---|
| Параметр | Y6 (сеть 50 Гц) | Y7 (сеть 50/60 Гц) |
| Напряжение питания | 230/12 В | 230 В |
| Ток питания в воздухе | 2 А | 4 А |
| Ток питания в воздухе | 2 А | 4 А |
| Подъемная сила АС | 10,5кг (между полюсами 140мм) | 4,5 кг (между полюсами 100мм) |
| Подъемная сила АD | 32 кг (между полюсами 140мм) | 27 кг (между полюсами 100мм) |
| Рабочее магнитное поле | Переменное (АС); Постоянное (DC) | Переменное (АС); Постоянное (DC) - импульсное |
| Макс. зона контроля | 250 мм | 300 мм |

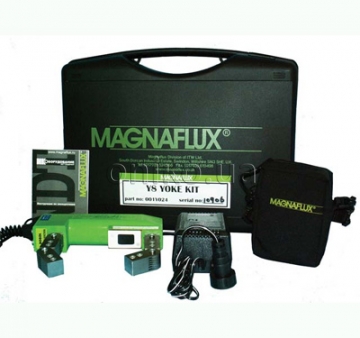

ПОРТАТИВНЫЙ ЭЛЕКТРОМАГНИТ Y8
Портативный электромагнит Y8 с питанием от аккумуляторной батареи дополняет ассортимент электромагнитов Magnaflux. Портативный батарейный источник питания для Y8 поставляется с удобным наплечным ремнем, что обеспечивает максимальную мобильность в полевых условиях.
Характеристики батарейного источника питания - напряжение 6 В и емкость 12 А/ч - позволяют питать прибор в течение 8 часовой смены. Оборудование поставляется в наборе, размещенном в пластиковом кейсе (44Х34Х 14 см), включая: электромагнит, аккумулятор и зарядное устройство
| Технические характеристики ярма Y8 | |
|---|---|
| Напряжение питания, В | 6 |
| Ток питания в воздухе, А | 1.5 |
| Подъемная сила | 22,5 кг (при расстоянии между полюсами 140 мм) |
| Рабочее магнитное поле | Постоянное (DC) |
| Макс. зона контроля | 250 мм |
| Зарядное устройство для батареи | Питание:230 В, 50/60 Гц Выход: 6,85/7,25 В постоянного тока при 2А |

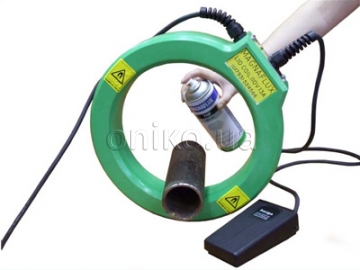

ЭЛЕКТРОМАГНИТНАЯ КАТУШКА L10
Данная катушка представляет собой портативное и удобное устройство для выявления поперечных дефектов в валах, шпинделях и аналогичных деталях из ферромагнитных материалов.
При помощи катушки L10 можно контролировать детали до 250 мм в диаметре. Катушка изолирована износоустойчивым пластмассовым покрытием, снабжена ножной педалью для возбуждения магнитного поля и 10-метровым гибким кабелем. Катушка может быть поставлена с понижающим трансформатором, который даст Вам возможность работать с катушкой L10 при напряжении 22( или 240 Вольт/50 Герц.
| Технические характеристики | ||
|---|---|---|
| Напряжение питания, В | 110 В, 50 Гц перем. тока | 12В пост, тока |
| Намагничивающий ток, A | 13 | 6.5 |
| Плотность потока (В) (в центре полой катушки) |
11 мТл (пик) | 5,5 мТл. пост, ток |
| Амперобороты (Н) | 3000 (приблизительно) | 1500 (приблизительно) |

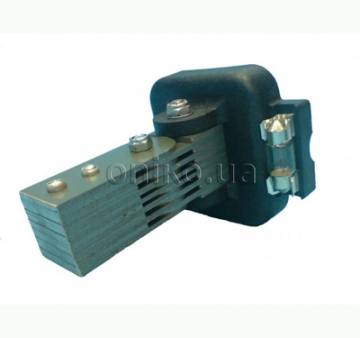

ДОПОЛНИТЕЛЬНЫЙ ИСТОЧНИК ОСВЕЩЕНИЯ
Источник освещения, закрепленный на наконечнике для магнитов Y6 и Y7, можно приобрести по отдельному заказу.
Лампочка такого устройства включается автоматически при возбуждении переменного магнитного поля.
Это удобно для работы в темном помещении.
