Дозуючі насоси MAXROY серії A, B, D
Дозуючі насоси MAXROY серії A, B, D
Максимальна продуктивність: 1110 л/годину
Максимальний тиск нагнітання: 28 Бар
Гідравлічний привід мембрани
Технічні характеристики
- Продуктивність до:
- 64 л/годину для MAXROY® D105
- 420 л/годину для MAXROY® B105
- 410 л/годину для MAXROY® A105
- 1100 л/годину для MAXROY® B145 - Тиск нагнітання до:
- 10 бар для MAXROY® A105 і B145
- 28 бар для MAXROY® B105 і D105 - Максимальна температура рідини, що дозується:
+90°C для проточної частини з металу
+50°C для проточної частини з пластику - Можливість регулювання продуктивності як при працюючому, так і при зупиненому двигуні: в діапазоні від 0 до 100%
- Точність продуктивності: ±1% від номінальної продуктивності в діапазоні від 10% до 100% довжини ходу плунжера
- Вбудований запобіжний клапан стандартно встановлюється на заводі. За бажанням замовника можлива різна регулювання запобіжного клапана
- Напір на прийомі насосу: до 2-х метрів водного стовпа для всіх моделей насосів крім тих, які призначені для дозування "в'язких рідин"
- Вимоги по максимальному тиску на прийомі насосу: 2 Бар
- Термін служби мембрани може скласти понад 20000 годин в залежності від властивостей дозуючої рідини, робочих умов і особливостей установки насосу
- Можлива установка як одинарної, так і здвоєної мембрани
- Можлива конфігурація насосу одночасно з декількома насосними головками
- Можливе виконання з дотриманням вимог стандарту API 675
- Можливе вибухозахищене виконання з дотриманням вимог ATEX CE II 2 G/D і T4 (при необхідності використання проточної частини з пластику просимо проконсультуватися з нами)
Електричні характеристики електродвигуна
Характеристики електродвигуна стандартної комплектації
- Електроживлення: 230/400 В, 3-х фаз., 50 Гц; або 260/460 В, 3-х фазний., 60 Гц - Для MAXROY® A105 і D105 установка двигуна згідно IM V1: фланець FF130, вал 14x30 м - Для MAXROY® B105 і B145 установка двигуна згідно IM V1: фланець FF165, вал 19x40 мм або 24x50 мм
- Клас ізоляції: клас F
- Температура навколишнього середовища: -16°C до +40°C
- Швидкість, що розвивається двигуном: - Для MAXROY® A105, B145 і D105: 1500 об./хв. - Для MAXROY® B105: від 1000 або до 1500 об./хв.
- Електродвигуни виконані відповідно до державних і міжнародних стандартів
- На замовлення можлива комплектація електродвигунами спец. виконання
Додаткові опції
- Еластична муфта (по API 675)
- Здвоєна діафрагма з датчиком розриву
- Можливість автоматичного регулювання продуктивності: електросервомотор, сервомотор вибухозахищеного виконання, пневматичний сервомотор, частотний перетворювач.
- Фланцеві з'єднання
- Лічильник числа ходів плунжера
Конструкційне виконання проточної частини
| Елементи проточної частини (варіанти) | PVC(1) | Нерж.сталь (316L)(2) |
|---|---|---|
| Корпус проточної частини | PVC | 316L |
| Картридж запобіжного клапану | PVC | 316L |
| Сідло клапану | PE(3) | 316L |
| Кульки клапану | Скло(3) | 316L |
| Профільна накладка | PVC | 316L |
| Мембрана | PTFE | PTFE |
| Пружина напірного випускного клапану | Hastelloy C | 316L |
| Ущільнення | Viton(4) | PTFE |
(1) - Тиск обмежений 10 барами при 20°C; тиск змінюється на 1,1 Бар при кроці температури в 5°C. Макс. робоча температура: 50°C
(2) - Компанія-виробник Milton Roy Europe пропонує таблицю взаємозамінності з метою виконання вимог державних і міжнародних стандартів (AFNOR, DIN, ASTM, BS і інших)
(3) - MAXROY® B145: PVC
(4) - На замовлення можливе виконання з інших матеріалів
Інші матеріали проточної частини
- Модель "для концентрованої H2SO4": проточна частина з 316L, сідла клапану з 904L, кульки клапану і пружина з Hastelloy C
- Модель "для в'язких рідин": проточна частина і кульки клапану з 316L, пружина з Hastelloy C
- Модель для " в'язких розчинів": проточна частина з 316L, сідла і кульки клапану з 440C
- Модель для "поліелектролітів": проточна частина з PVC, сідла і кульки клапану з 316L, пружина з Hastelloy C
| Тип | Проточна частина з пластику | Проточна частина з металла | Швидкість руху плунжера (число ходів плунжера в хв.)(1) | Передаточне число | Плунжер Ø (мм) | Мембрана Ø (мм) | Робочий об'єм (см3)(3) | |
|---|---|---|---|---|---|---|---|---|
| Продуктивність при 10 Бар (л/год) | Продуктивність при 10 Бар (л/год) | Продуктивність при 10 Бар (л/год) | ||||||
| MAXROY D105 | 18 | 16 | 58 | 1 / 25 | 22 | 105 | 7.2 | |
| 32 | 28 | 96 | 1 / 15 | 22 | 105 | 7.2 | ||
| 47 | 42 | 144 | 1 / 10 | 22 | 105 | 7.2 | ||
| 58 | 52 | 180 | 1 / 8 | 22 | 105 | 7.2 | ||

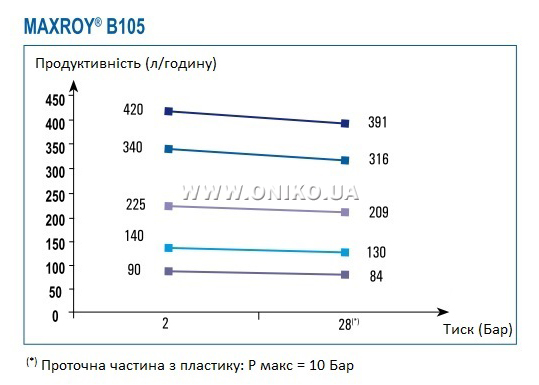

| MAXROY B105 | 84 | 84 | 36 | 1 / 25 | 41.1 | 105 | 38.8 | |
| 130 | 130 | 58 | 1 / 25 | 41.1 | 105 | 38.8 | ||
| 209 | 209 | 96 | 1 / 15 | 41.1 | 105 | 38.8 | ||
| 316 | 316 | 144 | 1 / 10 | 41.1 | 105 | 38.8 | ||
| 391 | 391 | 180 | 1 / 8 | 41.1 | 105 | 38.8 | ||
| MAXROY A105 | 127 | 127 | 58 | 1 / 25 | 50 | 105 | 38.8 | |
| 210 | 210 | 96 | 1 / 15 | 50 | 105 | 38.8 | ||
| 322 | 322 | 144 | 1 / 10 | 50 | 105 | 38.8 | ||
| 400 | 400 | 180 | 1 / 8 | 50 | 105 | 38.8 | ||
| MAXROY B145 | 363 | 363 | 58 | 1 / 25 | 66.5 | 145 | 118.1 | |
| 621 | 621 | 96 | 1 / 15 | 66.5 | 145 | 118.1 | ||
| 860 | 860 | 144 | 1 / 10 | 66.5 | 145 | 118.1 | ||
| 1051 | 1051 | 180 | 1 / 8 | 66.5 | 145 | 118.1 | ||
(1) - Швидкість руху плунжера приведена для швидкості обертання валу електродвигуна 1440 об./хв.
Продуктивність і швидкість руху плунжера збільшиться на 20% при переході на частоту 60 Гц.
(2) - Не використовувати з електродвигуном, що працює з частотою 60 Гц.
(3) - Теоретичне значення робочого об'єму
 |
 |
 |
 |
Габаритні розміри (в мм)
|
MAXROY® А105 и D105 - проточна частина з металу
N1 : лінія прийому |
MAXROY® А105, D105, B105
|
|||||||||||||||||||||||||||||||||||||
|
MAXROY® В105 - проточна частина з пластику
N1 : лінія прийому |
MAXROY® B105
|
||||||||||||||||||||||||||
|
MAXROY® В145 - проточна частина з пластику
N1 : лінія прийому |
MAXROY® B145
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MAXROY® В105 - проточна частина з металу  |
Захисні покриття Мастило Вага та упаковка
|
