Стаціонарні рентгенівські апарати серії ISOVOLT Lynx

Генератор рентгенівського випромінювання ISOVOLT Lynx 160/320 ISOVOLT Lynx є першим стаціонарним рентгенівським апаратом нового покоління від Inspection Technologies.

ISOVOLT Lynx являє собою значне досягнення в технологіях генераторів рентгенівського випромінювання і поєднує передові ідеї в сфері електроніки й цифрової техніки, які забезпечують високу продуктивність і надійність.

Апарат спроектований для відповідності оптимізованим характеристикам інших компонентів візуалізації в рентгеноскопічних дослідженнях у широкій сфері застосування, включаючи автомеханічний, аерокосмічний і металургійний сектори, і призначений для виконання таких задач, як дефектоскопія зварних швів, композитних матеріалів і литих виробів, а також тривимірна комп'ютерна томографія й метрологія.

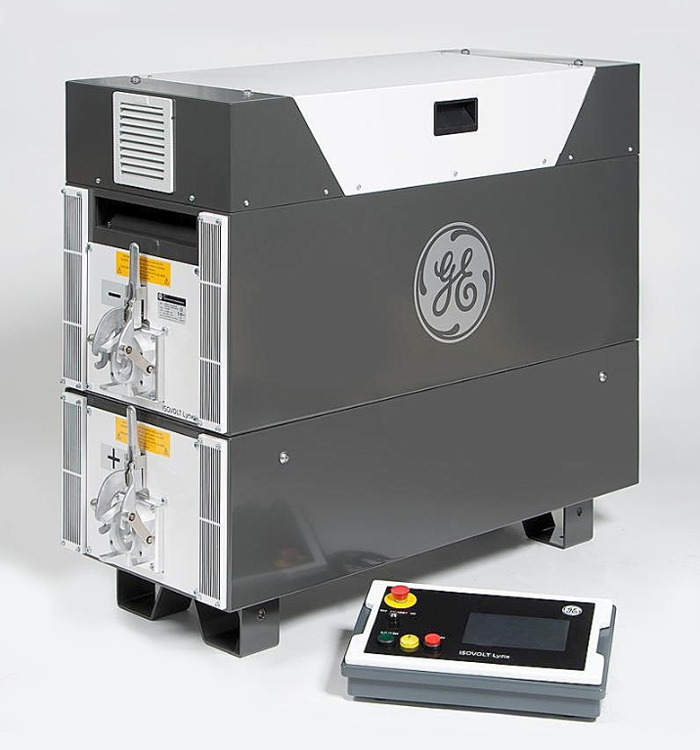

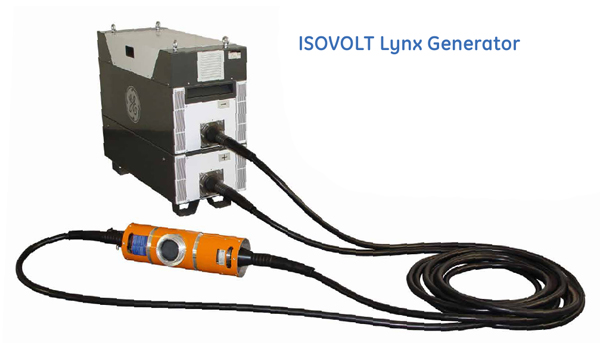

Генератор ISOVOLT Lynx

Новий ISOVOLT Lynx, який являє собою одну з найбільш значних інновацій у сфері генераторів рентгенівського випромінювання за останні 10 років.

За минуле десятиліття в технологіях візуалізації й виготовлення трубок відбувся значний прогрес, однак технологія генераторів рентгенівського випромінювання залишалася в значній мірі статичної. За рахунок порівняльного аналізу багатьох концепцій, застосовуваних GE у сфері охорони здоров'я, а також завдяки використанню передових технологій, ми змогли створити цю нову промислову версію для промислових споживачів. Це зажадало від нас створення відповідної карти для кожного потенційного варіанта застосування генератора й визначення технічних характеристик генератора, необхідних для дотримання й оптимізації стандартних вимог до трубки, візуалізації й дефектоскопії в рамках конкретного варіанта застосування.

У результаті була створена багатоцільова й універсальна платформа генератора, яка забезпечує високу надійність і робочі характеристики в дуже широкому діапазоні застосування. Платформа також є розширюваною, що дозволяє нам відповідати майбутнім вимогам до інтеграції й моніторингу, а також задовольняти запити в галузі високоенергетичних технологій до 600 кВ.

На першій стадії ISOVOLT Lynx буде доступний у версіях 160 кВ і 320 кВ Обидва генератори пропонують удосконалені, не потребуючі обслуговування опції: не потребуючі обслуговування високовольтні розетки на стороні генератора й нов, що не вимагає обслуговування біполярний кожух трубки для версії 320 кВ. Можливість інтеграції в повністю автоматизовані системи для роботи в контурі керування також була оптимізована. Опційний пульт дистанційного керування для ISOVOLT Lynx або блок керування ISOVOLT Lynx забезпечують простоту конфігурації, керування й експлуатації

Надійність

Робочі характеристики

Конструктивні особливості	Переваги
Сучасна розширювана, високочастотна силова електронна система із приводом від МОП-Транзисторів, призначена й спроектована для промислової експлуатації Багатоступінчаті, багатожильні високовольтні компоненти	Інтенсивний і переривчастий робочий режим, швидкість реакції, можливість виявлення збоїв у роботі трубки, із захистом електронної системи Розширювана високовольтна конструкція з оптимальним розташуванням високовольтних компонентів
Модульна конструкція	Зменшена взаємодія між силовою електронікою/ високовольтними компонентами; знижений ризик відключення
Моніторинг чутливості трубки	Можливість проведення моніторингу й фіксації всіх подій, пов'язаних з високим електричною напругою (дугові розряди, перекриття)
Швидкодіючий цифровий контролер	Забезпечення швидкого виявлення аномальних подій і негайне відключення для захисту трубки й генераторів

Конструктивні особливості	Переваги
Номінальна потужність 45 мА, 4500 Вт	Живить всі відомі "запаяні" рентгенівські трубки з макро- і міні-фокусом, включаючи трубки великої потужності
Номінальна напруга 160 кВ/320 кВ	Розширені можливості застосування у високоенергетичній сфері для пронинення товстостінних матеріалів
Короткий час виходу в робочий режим	Силова електроніка здатна змінювати установки протягом мілісекунд, що дозволяє виконувати швидкі вимірювальні цикли в потоковому виробничому середовищі
Короткий час комутації	Підтримує режими роботи із двома рівнями енергії
Швидкодіючий цифровий контролер	Підтримує стабільність основних рентгенографічних параметрів: відтворюваність, точність і стабільність дозування, швидку реакцію на вхід у систему й порушення в роботі системи
Високоефективне повітряне охолодження силової електроніки	Відсутність необхідності у водному охолодженні генератора, що спрощує установку Підтримує режим цілодобової експлуатації у контрольованих умовах

Експлуатаційна безпека й відповідність стандартам

Простота інтегрування

Конструктивні особливості	Переваги
Містить у собі всі необхідні запобіжні механізми	Невід'ємні первинні характеристики безпеки, відмовостійка конструкція первинного ланцюга безпеки, вторинні характеристики безпеки, які можуть конфігуруватися для відповідності регіональним стандартам
Чітка візуалізація, безпомилкове керування й інструкції для виконання робіт під управлінням користувача	Великий широкоформатний кольоровий екран, резистивний сенсорний екран, миттєве відображення й простота інтерпретації важливих повідомлень Можлива робота у рукавичках

Конструктивні особливості	Переваги
Мала вага/розмір	Можливість інтегрування з лінійним або автономним виробничим обладнанням
Класичний режим	Зворотна сумісність пристроїв сполучення й електричних з'єднань; повторне використання існуючого допоміжного устаткування
Корекція коефіцієнта потужності	Спрощені умови установки Знижене енергоспоживання, високоефективне використання електроенергії, підключення до однофазної електромережі, широкий діапазон прийнятних значень живлячого напруги
База даних по трубках	Дані по всіх відомих стандартних трубках, включаючи індивідуальні особливості й інструкції для експлуатації, зберігаються й можуть бути обрані через меню/інтерфейс

Зручність обслуговування

Діагностика

Конструктивні особливості	Переваги
Використовується концепція складальних вузлів, замінних у ході експлуатації (FRU)	Швидка заміна основних модулів, короткий час простою ( для спрощеної організації заміни запасних частин, швидкий цикл обробки)
Спрощене усунення неполадок	Швидке визначення стану системи й негайні заходи щодо відновлення

Конструктивні особливості	Переваги
Поліпшена платформа ЦП, інтерактивний контроль і реєстрація даних відповідного параметра системи	Поліпшена система інтерпретації неполадок Збір даних Прогноз на майбутнє: аналіз статистичних даних і прогнозний моніторинг

Вартість придбання й експлуатації

Універсальність

Конструктивні особливості	Переваги
Зменшення або відсутність необхідності в обслуговуванні рентгенівської трубки/ кабельного оснащення з не потребуючим обслуговування генератором, кабелем і рентгенівськими трубками	Для мінімізації профілактичного технічного обслуговування необхідно знизити час простою до мінімуму
Примусове розпізнавання характеристик рентгенівських трубок і регулювання цифрових параметрів	Швидка процедура установки

Конструктивні особливості	Переваги
Відсутність необхідності в обслуговуванні	Відсутність необхідності в періодичному обслуговуванні високовольтної розетки
Ізольований високовольтний відсік	Відсутність втрат, транспортування й експлуатація не залежать від напрямку пристрою
Зменшення ваги (50% від ваги порівнянних генераторів рентгенівського випромінювання)	Спрощене керування

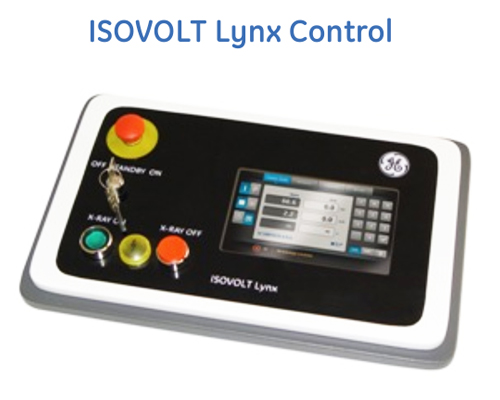

Керування ISOVOLT Lynx

Зручна у використанні багатомовна система керування містить у собі чіткий кольоровий графічний дисплей із сенсорним екраном, який дозволяє одночасно здійснювати моніторинг заданих і фактичних експлуатаційних параметрів. Вбудована в ергономічний і особливо міцний корпус у настільному виконанні або, на вибір, установлена на стійці 19" система керування забезпечує повний контроль над параметрами рентгенографії, сервісними характеристиками й параметрами конфігурації системи, а також інтерактивний моніторинг відповідних системних параметрів. Даний модуль забезпечує інтуїтивно зрозуміле керування різними меню, а також легко пізнаваними повідомленнями для втручання в робочий процес.

Такі особливості, як вільно конфігуровані програми рентгенівського експонування або спеціальні програми по забезпеченню постійної потужності, струму й ручного обслуговування, призначені для задоволення індивідуальних вимог при проведенні рентгенографічної або рентгеноскопічної дефектоскопії. Багатомовний користувацький дисплей з підтримкою 16 мов і розширеним набором символів для японської, китайської і кириличної версії забезпечує ясність і простоту взаємодії.

ISOVOLT Lynx має автоматичний і ручний режим прогріву для оптимізації переведення трубки в робочий стан. Спеціальний продовжений режим прогріву захищає трубку в жорстких умовах експлуатації й при підготовці до роботи.

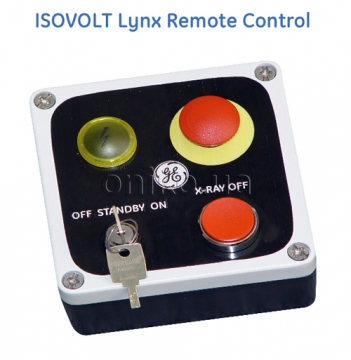

Пульт дистанційного керування ISOVOLT Lynx

Призначений для використання системними інтеграторами, даний інструмент на базі ПК забезпечує повне керування всіма операціями ISOVOLT Lynx, а також сервісними й діагностичними можливостями.

Він може бути встановлений на будь-який ПК із операційною системою WIN 7 або WIN XP і підключений до генератора ISOVOLT Lynx за допомогою кабелю USB/RS-232.

Поряд з опційним відмовостійким блоком керування кнопкою аварійного відключення, пульт дистанційного керування ISOVOLT Lynx створює повноцінну платформу керування й контролю генератора на базі ПК.

Рентгенівські трубки

ISOVOLT Lynx підтримує різноманітний асортименти монополярних і біполярних рентгенівських трубок від різних постачальників.

Будь ласка, проконсультуйтеся з вашим торговельним представником щодо вибору рентгенівської трубки.

Технічні характеристики

	ISOVOLT Lynx 160	ISOVOLT Lynx 320
Генератор високої напруги
Робочі характеристики
Максимальна вихідна напруга	160 кВ	320 кВ
Напруга на трубці	від 25 кВ до 160 кВ із кроком 1 кВ	від 50 кВ до 320 кВ із кроком 1 кВ
Максимальний вихідний струм	45 мА	45 мА*
Струм на трубці	1 мА - 45 мА* із кроком 0,1 мА	1 мА - 45 мА * із кроком 0,1 мА
Максимальна вихідна потужність	4 кВ**	4,5 кВ**
Розподіл (напруга/струм)	0,25 кВ/0,05 мА	0,5 кВ/0,05 мА
Абсолютна точність (напруга/струм)	±1,5 %/< 1 %	±1,5 %/< 1 %
Стабільність (напруга/струм)	< 0,01 %/< 0,01 % ***	< 0,01 %/< 0,01 % ***
Ізоляція	Масло (ізольований високовольтний відсік)	Масло (ізольований високовольтний відсік)
Обладнання сполучення
Високовольтні з'єднання	Швидкороз'єне з'єднання R24 Не потребуюча обслуговування пласка муфта (опційно)	Швидкороз'єне з'єднання R24 Не потребуюча обслуговування пласка муфта (опційно)
Сигнальні	Дверні контакти, блокуючий пристрій, зовнішня кнопка аварійного відключення, додаткові безпотенціальні контакти, стандартні з'єднання для сигнальної лампи, світлової сигналізації й охолоджувального обладнання/камери	Дверні контакти, блокуючий пристрій, зовнішня кнопка аварійного відключення, додаткові безпотенціальні контакти, стандартні з'єднання для сигнальної лампи, світлової сигналізації й охолоджувального обладнання/камери
Дані	RS-232 USB Ethernet	RS-232 USB Ethernet

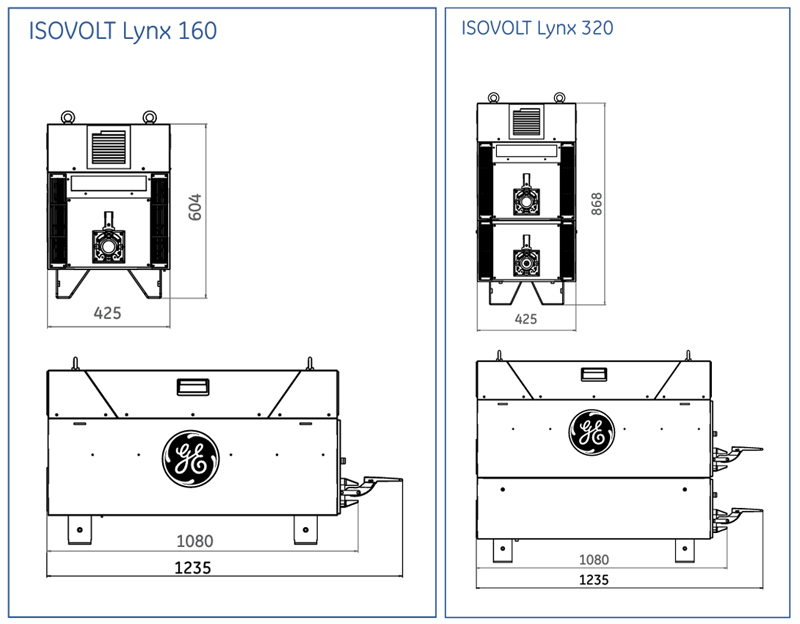

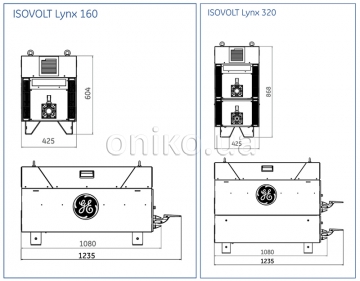

Габаритні розміри
Габаритні розміри (ширина x глибина x висота)	1080 x 425 x 605 мм (42,52" x 17,7" x 23,82")	1080 x 425 x 870 мм (42,52" x 17,7" x 34,25")
Вага	120 кг (265 фунтів)	200 кг (441 фунт)
Електричне з'єднання
Електрична мережа	1N PE 230 В ±10 %, 50/60 Гц	1N PE 230 В ±10 %, 50/60 Гц
Умови установки	TN-S або TN-C, запобіжник 35 A із затримкою на спрацьовування (у комплект не входить), споживана потужність 7,4 кВа	TN-S або TN-C, запобіжник 35 A із затримкою на спрацьовування (у комплект не входить), споживана потужність 7,4 кВа
Зовнішні умови
Температурний режим при експлуатації	від 0°C до +40°C	від 0°C до +40°C
Температурний режим при зберіганні	від -30°C до +70°C	від -30°C до +70°C
Сертифікати
Сертифікати	CE, UL, NFC 74 100	CE, UL, NFC 74 100

Модуль керування
Конструктивні особливості	Кольоровий резистивний сенсорний дисплей Корпус у настільному виконанні Двопозиційний вимикач рентгенівського випромінювання, кнопка аварійного відключення, трипозиційний перемикач із ключем
Габаритні розміри	390 x 240 x 120 мм (15,35" x 9,45" x 4,72")
Вага	1,2 кг (2,64 фунта)
Дистанційне керування
Конструктивні особливості	Рентгенологічний контроль і обслуговування на базі ПК (Win 7, Win XP) Перетворювач USB - RS232 Відмовостійкий блок керування з кнопкою аварійного відключення (опційно)

* 40 мА в умовах постійної експлуатації з обмеженням до максимальних навантажень Залежно від характеристик трубки, температури й робочого режиму * При постійному рівні температури
